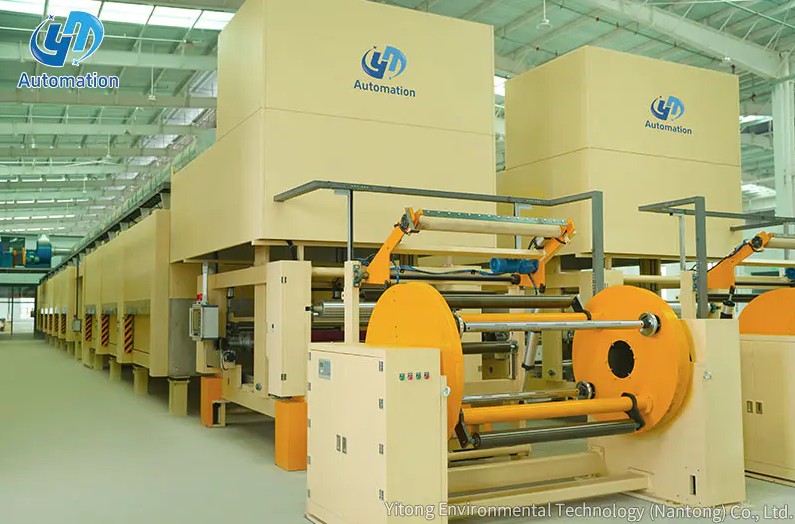

A máy tháo cuộn quay là một máy xử lý web liên tục nạp một cuộn vật liệu - chẳng hạn như giấy, màng, giấy bạc, vải hoặc vải không dệt - vào quy trình chuyển đổi, in, phủ hoặc cán màng xuôi dòng ở tốc độ và độ căng được kiểm soát. Nó xoay cuộn gốc khi vật liệu được tiêu thụ, duy trì nguồn cấp dữ liệu web ổn định, nhất quán mà không bị gián đoạn. Không giống như các giá tháo cuộn thủ công hoặc tĩnh, máy tháo cuộn quay tích hợp khả năng kiểm soát lực căng chủ động và, trong cấu hình tự động, khả năng nối hoặc thay đổi cuộn cho phép quá trình sản xuất tiếp tục không bị gián đoạn khi hết một cuộn. Nó là một thiết bị cơ bản trong bất kỳ dây chuyền sản xuất lưới liên tục nào.
Trong bất kỳ quy trình sản xuất dựa trên web nào - dù là in, rạch, cán màng, phủ, dập nổi hay chuyển đổi - nguyên liệu thô sẽ đến dưới dạng cuộn quấn. Công việc của máy tháo cuộn quay là chuyển cuộn vết thương đó thành một mạng phẳng chuyển động di chuyển với tốc độ và lực căng chính xác vào bộ phận xử lý của máy.
Ba chức năng cốt lõi mà máy tháo cuộn quay thực hiện là:
Một máy tháo cuộn quay bao gồm một số hệ thống con tích hợp, mỗi hệ thống góp phần cung cấp web ổn định và nhất quán. Việc hiểu rõ các thành phần này giúp người vận hành và kỹ sư chỉ định, vận hành và bảo trì thiết bị một cách chính xác.
Khung là nền tảng cấu trúc của bộ tháo cuộn, hỗ trợ toàn bộ trọng lượng của cuộn giấy gốc đã được tải - có thể dao động từ 200 kg đến vài tấn tùy thuộc vào chiều rộng vật liệu và đường kính cuộn. Khung chịu lực nặng được chế tạo từ tấm thép cường độ cao (như thép kết cấu A3) được hàn vào phần hộp cứng hoặc kết cấu cổng. Độ cứng là rất quan trọng: độ lệch của khung khi chịu tải sẽ làm thay đổi hình dạng của đường dẫn web và gây ra sự thay đổi lực căng và lỗi theo dõi.
Bộ đỡ cuộn - còn được gọi là cụm trục thư giãn hoặc trục gá - giữ lõi của cuộn gốc và truyền lực quay tới nó. Hỗ trợ loại kẹp an toàn cố định chắc chắn lõi cuộn trong quá trình quay tốc độ cao, ngăn ngừa hiện tượng trượt dọc trục hoặc hướng tâm có thể khiến cuộn rơi hoặc màng bị đứt. A Trục nhả cuộn Φ76 mm là kích thước tiêu chuẩn phổ biến trong các ứng dụng cuộn giấy và phim, phù hợp với lõi giấy 76 mm (3 inch) được sử dụng rộng rãi trong ngành chuyển đổi. Mâm cặp mở rộng hoặc ống kẹp khí nén giữ chặt lõi từ bên trong, cho phép thay đổi cuộn nhanh chóng và an toàn.
Hệ thống kiểm soát độ căng là hệ thống con phức tạp nhất về mặt kỹ thuật của máy tháo cuộn quay. Mục đích của nó là tự động duy trì web ở mức độ căng được cài đặt trước bất kể những thay đổi về đường kính cuộn, tốc độ đường truyền hoặc quá trình tăng tốc và giảm tốc.
Kiểm soát căng thẳng đạt được thông qua một hoặc kết hợp các phương pháp sau:
Các cuộn giấy gốc không bao giờ được quấn với độ đồng đều hoàn hảo theo chiều ngang - tình trạng lệch mép, cuộn lõi và sự thay đổi chiều rộng vật liệu khiến màng bị trôi sang một bên khi nó giãn ra. Hệ thống hướng dẫn web sẽ khắc phục điều này bằng cách cảm nhận vị trí mép web hoặc đường tâm và di chuyển giá đỡ thư giãn hoặc con lăn lái để căn giữa lại web. Cảm biến cạnh sử dụng công nghệ siêu âm, quang học hoặc cảm biến tương phản phát hiện vị trí web với độ chính xác ± 0,1–0,5 mm , dẫn động các bộ truyền động duy trì đăng ký trong suốt quá trình cuộn.
Tải một cuộn giấy nặng lên trục thư giãn một cách an toàn và nhanh chóng là một yêu cầu vận hành quan trọng. Cơ cấu tải cuộn bao gồm từ hệ thống nâng thủ công đơn giản với các điểm gắn tời trên khung, thông qua các bàn nâng thủy lực hoặc điện nâng cuộn lên chiều cao trục mà không cần nâng bằng tay, đến bộ thay cuộn hoàn toàn tự động lấy các cuộn mới từ giá đỡ sàn và định vị chúng trên trục dưới sự điều khiển của máy. Việc lựa chọn cơ chế tải phụ thuộc vào trọng lượng cuộn, tần suất chuyển đổi và số lượng nhân viên vận hành sẵn có.
Máy tháo cuộn quay có sẵn ở hai cấu hình cơ bản khác nhau về cách tiếp cận chuyển đổi cuộn — chuyển từ cuộn đã hết sang cuộn tiếp theo.
Cấu hình đơn giản nhất giữ một cuộn mỗi lần. Khi cuộn hết, dây chuyền phải dừng, lõi trống được loại bỏ, cuộn mới được nạp và màng được luồn qua máy theo cách thủ công hoặc bán tự động trước khi tiếp tục sản xuất. Máy tháo cuộn một trạm có chi phí thấp hơn, bảo trì đơn giản hơn và thích hợp cho các hoạt động trong đó thời gian thay cuộn có thể chấp nhận được so với thời gian chạy sản xuất - thường là ở các dây chuyền có tốc độ chậm hơn, chuyển đổi trong thời gian ngắn hoặc các vật liệu quá mỏng để nối bay.
Bộ tháo cuộn tháp pháo giữ hai vị trí cuộn trở lên trên một tay quay hoặc băng chuyền. Trong khi cuộn đang hoạt động mở ra, cuộn tiếp theo sẽ được nạp sẵn và chuẩn bị ở vị trí chờ. Khi cuộn hoạt động sắp cạn kiệt, tháp pháo sẽ quay để đưa cuộn mới vào vị trí hoạt động và một mối nối tự động hoặc bán tự động được thực hiện - nối phần đuôi của mạng sắp hết hạn với cạnh đầu của cuộn mới mà không dừng dây.
Tháp pháo tháo gỡ kích hoạt nối tốc độ bằng không (mạng lưới bị dừng trong thời gian ngắn tại điểm nối trong khi dòng chạy từ bộ tích lũy) hoặc nối bay (Mối nối được thực hiện ở tốc độ tối đa bằng cách sử dụng các tab dính trên lõi cuộn mới). Máy tháo cuộn mối nối bay rất cần thiết trong dây chuyền giấy, màng và dây chuyền đóng gói linh hoạt tốc độ cao, nơi bất kỳ điểm dừng nào cũng tạo ra phế liệu và làm gián đoạn các quy trình xuôi dòng không thể chịu đựng được sự gián đoạn.
Khi chỉ định máy tháo cuộn quay cho một ứng dụng cụ thể, các thông số sau phải được xác định để đảm bảo máy có kích thước và cấu hình chính xác:
| tham số | Phạm vi điển hình | Ý nghĩa |
|---|---|---|
| Đường kính cuộn tối đa | 400 mm – 2.500 mm | Xác định chiều cao khung và yêu cầu tải cuộn |
| Trọng lượng cuộn tối đa | 50kg – 5.000kg | Xác định xếp hạng cấu trúc khung và thông số kỹ thuật ổ trục |
| Chiều rộng web | 100 mm – 5.000 mm | Xác định chiều dài trục, chiều rộng hệ thống dẫn hướng và nhịp khung |
| Tốc độ dòng tối đa | 10 m/phút – 800 m/phút | Xác định công suất hệ thống truyền động và tốc độ phản hồi kiểm soát độ căng |
| Đường kính lõi | 38 mm, 76 mm, 152 mm (1,5", 3", 6") | Xác định thông số kỹ thuật của trục và mâm cặp |
| Phạm vi căng thẳng | 1N – 5.000N | Xác định kích thước phanh/truyền động và thông số kỹ thuật của cảm biến tải trọng |
| Độ chính xác kiểm soát căng thẳng | ±1% – ±5% điểm đặt | Xác định sự phù hợp của hệ thống đối với các vật liệu nhạy cảm |
Máy tháo cuộn quay có mặt ở bất cứ nơi nào cuộn vật liệu quấn là điểm khởi đầu cho quá trình sản xuất hoặc chuyển đổi liên tục. Phạm vi của các ngành công nghiệp và ứng dụng cụ thể rất rộng:
Giá đỡ cuộn tĩnh - dạng giá đỡ cuộn đơn giản nhất - hỗ trợ cuộn trên một trục và cho phép nó xoay tự do khi màng được kéo ra bởi một ổ đĩa xuôi dòng. Mặc dù đủ dùng cho các ứng dụng có tốc độ rất chậm hoặc độ căng thấp, nhưng giá đỡ tĩnh không cung cấp khả năng kiểm soát độ căng và không phù hợp với bất kỳ quy trình nào yêu cầu độ căng của lưới ổn định, giảm tốc có kiểm soát hoặc vận hành tốc độ cao.
| tính năng | Chân đế thư giãn tĩnh | Máy tháo cuộn quay |
|---|---|---|
| Kiểm soát căng thẳng | Không có (xoay tự do) | Tự động, vòng kín |
| Tốc độ dòng phù hợp | Lên tới ~20 m/phút | Lên tới 800 m/phút |
| Hướng dẫn web | Chỉ điều chỉnh thủ công | Hướng dẫn cạnh/đường tự động |
| Chuyển đổi cuộn | Yêu cầu dừng thủ công | Mối nối thủ công, bán tự động hoặc bay |
| Vật liệu phù hợp | Chất nền nặng, dễ tha thứ | Bất kỳ tài liệu web nào |
| Giá vốn | Rất thấp | Trung bình đến cao |
Các vấn đề về hiệu suất của bộ tháo cuộn quay thường bắt nguồn từ một nhóm nhỏ các nguyên nhân lặp lại. Việc giải quyết những vấn đề này một cách chủ động thông qua việc thiết lập và bảo trì máy sẽ ngăn chặn phần lớn tình trạng đứt web, rối loạn căng thẳng và lỗi đăng ký trong các quy trình tiếp theo.
Lực căng tăng vọt trong quá trình tăng tốc hoặc giảm tốc và lực căng tăng dần khi đường kính cuộn giảm là nguyên nhân chính gây đứt màng. Các biện pháp phòng ngừa bao gồm xác minh rằng độ bù căng côn của hệ thống kiểm soát độ căng được hiệu chỉnh chính xác cho mô đun của vật liệu, kiểm tra xem áp suất không khí cuộn vũ công hoặc mức 0 của cảm biến tải trọng có nằm trong thông số kỹ thuật hay không và xác nhận rằng phanh hoặc bộ truyền động phản hồi trong hằng số thời gian cần thiết cho tốc độ đường dây đang sử dụng.
Sự trôi dạt ngang làm cho các cạnh tiếp xúc với cấu trúc máy, gây ra hư hỏng cạnh, tạo bụi và lỗi đăng ký. Hệ thống hướng dẫn web yêu cầu kiểm tra hiệu chuẩn cảm biến ở mỗi lần thay đổi cuộn để xác nhận rằng điểm tham chiếu hướng dẫn phù hợp với vị trí cạnh hoặc đường trung tâm của web được yêu cầu thực tế. Độ lệch tâm cuộn — trong đó lõi cuộn không đồng tâm với đường kính ngoài của cuộn quấn — tạo ra dao động định kỳ theo phương ngang có thể vượt quá băng thông hiệu chỉnh của dẫn hướng web, gây ra hiện tượng trôi không liên tục mà dẫn hướng không thể triệt tiêu hoàn toàn.
Tải cuộn không chính xác - đặc biệt là các cuộn được tải lệch tâm hoặc với mâm cặp không được ăn khớp hoàn toàn - gây ra độ lệch trục dưới tải, phân bổ lực căng không đồng đều trên chiều rộng bản bụng và khả năng rơi cuộn ở tốc độ. Hỗ trợ loại kẹp an toàn với xác nhận tương tác tích cực (chẳng hạn như cảm biến tiệm cận xác minh phần mở rộng của mâm cặp) giảm đáng kể rủi ro này trong môi trường sản xuất tốc độ cao.
Bộ tháo cuộn quay có độ bền cơ học cao nhưng cần được bảo trì thường xuyên để duy trì khả năng kiểm soát lực căng chính xác và hiệu suất dẫn hướng web trong suốt thời gian sử dụng của chúng.
