Ở cuối nhiều dòng giấy trang trí tẩm, một vấn đề ẩn hiện rõ ràng. Bộ tháo cuộn được cấp liệu sạch sẽ, trạm ngâm tẩm phủ nhựa đều và phần sấy khô giữ đường cong nhiệt độ ổn định. Sau đó, máy cắt đồng bộ kết thúc chu trình của nó và các tờ giấy thành phẩm sẽ đến điểm xếp chồng nhanh hơn khả năng xử lý của đội thủ công. Tốc độ dây chuyền in trên bảng tên máy không còn là tốc độ sản xuất thực tế. Trạm xếp hàng đã trở thành nút cổ chai, mỗi phút bị mất đi đều có công suất mà dây chuyền không bao giờ có thể phục hồi được. Đối với các nhà máy gia công giấy nền trang trí công nghiệp, quyết định tự động hóa trạm này là quyết định về sản lượng thực tế chứ không phải về sự thuận tiện.

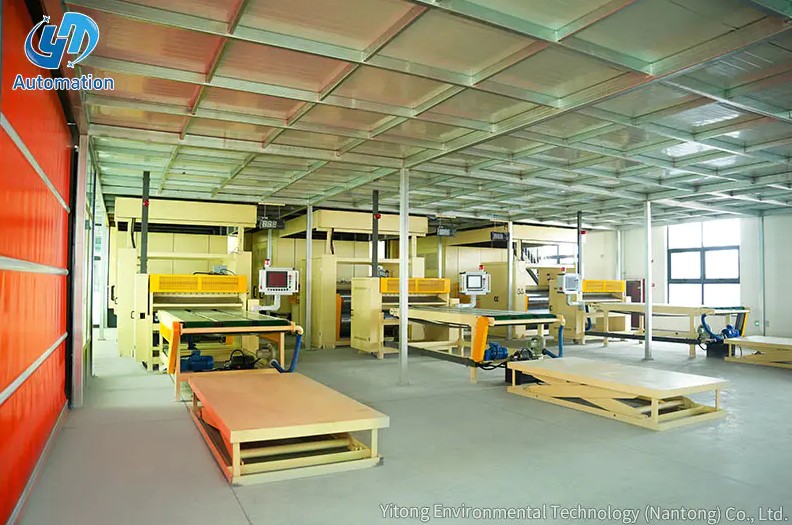

Trạm xếp chồng tự động nhận các tờ giấy đã cắt từ máy cắt hoặc phần băng tải cuối cùng, căn chỉnh từng tờ giấy theo các cạnh tham chiếu cố định và đặt từng tờ giấy lên một bệ nâng tự động hạ xuống khi chồng giấy phát triển. Toàn bộ chu trình lặp lại mà không có thao tác liên tục của người vận hành, đó là lý do tại sao trạm được hiểu rõ nhất là sự thay thế cơ học cho công việc thủ công chậm nhất trong dây chuyền. Một trạm được thiết kế tốt sẽ thực hiện năm bước theo trình tự cố định:
Các trạm loại này được sử dụng trên các dây chuyền sản xuất giấy trang trí tẩm nhựa, nơi bề mặt được xử lý không được cạo hoặc có vết ma sát trong quá trình xử lý. Thiết kế cơ học phải ngăn chặn sự tiếp xúc trượt giữa các tấm, đó là lý do tại sao dung sai căn chỉnh và truyền tải cũng quan trọng như tốc độ.
Tổng sản lượng của dây chuyền được xác định bởi bước chia sẻ chậm nhất và ở hầu hết các nhà máy sản xuất giấy trang trí, bước đó là xếp chồng. Máy cắt đồng bộ có thể tạo ra 25 đến 35 tờ mỗi phút ở tốc độ dây chuyền bình thường. Một nhóm xếp chồng thủ công gồm hai người, ngay cả khi luân chuyển thường xuyên, hiếm khi duy trì được tốc độ hơn 9 đến 10 tờ mỗi phút trong toàn bộ ca làm việc. Khoảng cách đầu ra giữa máy cắt và máy xếp thường lớn hơn khoảng cách giữa bất kỳ cặp máy liên tiếp nào khác.
Biểu đồ thanh so sánh thông lượng xếp chồng điển hình cho ba chế độ vận hành. Xếp chồng thủ công đạt tốc độ tối đa là chín tờ mỗi phút khi hai công nhân có kinh nghiệm luân chuyển thường xuyên. Phương pháp sắp xếp bán tự động có hỗ trợ nâng đạt khoảng 18 tờ mỗi phút. Một trạm hoàn toàn tự động duy trì tốc độ 30 tờ mỗi phút mà không bị tạm dừng do mệt mỏi hoặc phải luân chuyển ca. Trong hơn tám giờ, khoảng cách đó tương đương với hơn 10.000 tờ mỗi ca trên một dây chuyền giúp máy cắt được nạp đầy đủ. Do đó, trạm xếp chồng phải có kích thước phù hợp với định mức của máy cắt chứ không phải mức mà hai đôi tay có thể chịu đựng được.
Độ tin cậy của trạm xếp chồng tự động phụ thuộc vào năm hệ thống cơ khí và điều khiển hoạt động trong thời gian chu kỳ chặt chẽ. Mỗi thành phần có một dung sai cụ thể để xác định xem trạm có thể theo dõi máy cắt hàng giờ mà không bị kẹt hoặc hư hỏng cạnh hay không.
| thành phần | chức năng | Những gì cần xác minh |
|---|---|---|
| Băng tải tiếp nhận | Đưa từng tờ giấy từ máy cắt đến khu vực căn chỉnh với tốc độ được kiểm soát | Phạm vi tốc độ phù hợp với đầu ra của máy cắt và vật liệu dây đai không làm xước tấm |
| Thiết bị căn chỉnh bên | Đẩy từng trang tính vào các điểm dừng tham chiếu để tạo ra một cạnh nhất quán | Dung sai định vị trong vòng 1 mm và thời gian chu kỳ dưới 1,5 giây |
| Cơ chế nâng và chuyển | Di chuyển trang tính đã căn chỉnh vào ngăn xếp mà không bị trượt | Chuyển động thẳng đứng mượt mà và không bị kéo sẽ đánh dấu bề mặt nhựa |
| Nền tảng xếp chồng | Hỗ trợ ngăn xếp ngày càng tăng và tự động giảm xuống | Chiều cao và trọng lượng tối đa của ngăn xếp phù hợp với kích thước bó và khả năng tiếp cận của xe nâng |
| Hệ thống điều khiển PLC | Phối hợp trình tự, đếm tờ và liên lạc với đường dây | Khả năng tương thích với các tín hiệu đường truyền hiện có và chuyển đổi công thức đơn giản |
Khi đánh giá nhà cung cấp, hãy yêu cầu dung sai định vị, thời gian chu kỳ trên mỗi hành trình và trọng lượng chồng tối đa bằng văn bản. Ba con số này quyết định liệu trạm có thể theo kịp máy cắt của bạn trong toàn bộ tháng sản xuất hay không. Yitong xây dựng nền tảng nâng và xếp chồng như một thiết bị độc lập nên nó có thể thay thế điểm xếp chồng thủ công mà không thay đổi phần còn lại của dây chuyền.
Bệ xếp chồng giấy trang trí đã tẩm với sức nâng 3 tấn Bộ phận nâng và xếp độc lập này có thể xử lý tải trọng lên tới 3 tấn, khiến nó trở thành một bản nâng cấp thiết thực cho các điểm xếp chồng thủ công. Nó kết hợp với các dây chuyền hiện có và hỗ trợ tốc độ cắt trong khi vẫn lưu ý đến các tiêu chí về dung sai, thời gian chu kỳ và trọng lượng xếp chồng. Xem sản phẩm → Sự lựa chọn đúng đắn phụ thuộc vào cấu trúc ca, khối lượng tấm và mức độ biến đổi mà sàn có thể chịu đựng được. Một nhà máy chạy các đơn hàng tùy chỉnh ngắn có thể biện minh cho việc xếp chồng thủ công lâu hơn so với một nhà máy chạy ba ca theo định dạng tiêu chuẩn. Sự so sánh dưới đây là một điểm khởi đầu thực tế.
| Tiêu chí | Hướng dẫn sử dụng | Bán tự động | Trạm tự động |
|---|---|---|---|
| Người vận hành mỗi ca | 3 | 2 | 1 |
| Thông lượng duy trì | 8 đến 10 tờ mỗi phút | 15 đến 20 tờ mỗi phút | 25 đến 35 tờ mỗi phút |
| Tính nhất quán của ngăn xếp | Phụ thuộc vào người vận hành | Trung bình | Cao và có thể lặp lại |
| Nguy cơ thiệt hại | Tăng lên với sự mệt mỏi | Trung bình | Thấp và ổn định |
| Đầu tư ban đầu | không có | Thấp đến trung bình | Cao hơn |
| Phù hợp nhất cho | Chạy ngắn và sản lượng thấp | Dòng âm lượng trung bình | Sản xuất số lượng lớn liên tục |
Biểu đồ đường cho thấy tỷ lệ hư hỏng tấm tăng lên như thế nào trong ca làm việc kéo dài 8 giờ. Đường màu cam biểu thị việc xếp chồng thủ công, bắt đầu dưới 1 phần trăm và tăng lên trên 6 phần trăm khi tình trạng mệt mỏi tích tụ. Đường màu xanh biểu thị một trạm tự động, giữ tỷ lệ nhất quán dưới nửa phần trăm từ giờ đầu tiên đến giờ cuối cùng. Xu hướng gia tăng vận hành thủ công xuất phát từ phản ứng chậm hơn và chuyển động lặp đi lặp lại ở gần cuối ca. Đối với những nhà sản xuất phân loại các tờ thành phẩm, sự khác biệt này ảnh hưởng trực tiếp đến sản lượng loại một. Đường cong thiệt hại thường quan trọng hơn về mặt kinh tế so với tốc độ dòng trên bảng tên.
Biểu đồ radar so sánh việc xếp chồng thủ công và tự động trên sáu chiều vận hành. Xếp chồng tự động đạt điểm cao hơn về tốc độ, tính nhất quán, độ an toàn cho người vận hành và hiệu quả về không gian sàn vì trạm sử dụng diện tích nhỏ gọn và không cần lưu trữ tạm thời xung quanh khu vực làm việc. Việc xếp chồng thủ công vẫn có tính linh hoạt cao hơn vì một người có thể thích ứng với các kích thước tờ giấy không đều mà không cần thay đổi chương trình. Dễ tích hợp là khía cạnh duy nhất mà hoạt động thủ công có vẻ đơn giản hơn vì nó không cần giao diện điều khiển với máy cắt. Hình dạng tổng thể giải thích tại sao hầu hết các dòng giấy trang trí mới đều chỉ định một trạm tự động ngay cả khi báo giá đầu tiên cao hơn. Sự đánh đổi thực sự là kỷ luật chuyển đổi và lập kế hoạch kiểm soát chứ không phải năng lực máy móc.
Điều chỉnh trạm phù hợp với phạm vi kích thước trang tính thực và chu kỳ xếp chồng của bạn, không chỉ với tốc độ đường truyền định mức. Trạm có kích thước cho chiều dài tờ tối đa 2800 mm sẽ hoạt động kém nếu định dạng thường xuyên nhất của bạn là 1400 mm và công thức thay đổi hai giờ một lần. Danh sách kiểm tra dưới đây bao gồm những điểm gây rắc rối nhất sau khi cài đặt.
Biểu đồ thanh dọc so sánh số lượng người vận hành cần thiết cho mỗi ca đối với ba cách sắp xếp. Một trạm thủ công thường có ba người, hai người ở ngăn xếp và một người luân phiên ở vị trí tiến dao. Một trạm bán tự động cần hai người vận hành giám sát và hỗ trợ trong quá trình thay đổi định dạng. Một trạm tự động hoạt động với một người vận hành và ở nhiều nhà máy, người đó cũng giám sát máy cắt và khu vực xả. Trong ba ca, sự khác biệt giữa biên chế thủ công và tự động là sáu người mỗi ngày. Ở những nơi khó tìm được công nhân lành nghề, khoảng cách nhân sự này thường quyết định khoản đầu tư.
Hầu hết các vấn đề với trạm xếp hàng tự động đều xuất hiện sau khi lắp đặt chứ không phải trong quá trình thảo luận bán hàng. Những lỗi sau đây thường xuyên xảy ra trên các dòng giấy trang trí và có thể tránh được bằng cách có thông số kỹ thuật chặt chẽ hơn.
Một vấn đề thường gặp khác là mua một trạm có cạnh tham chiếu sai so với cách bố trí tầng hiện có. Xác nhận phía vận hành, phía xả và khoảng trống bảo trì trước khi bản vẽ cuối cùng được phê duyệt.
Trạm xếp giấy tự động là một trong những khoản đầu tư mang lại lợi nhuận nhanh nhất cho dây chuyền sản xuất giấy trang trí vì nó loại bỏ nút thắt cổ chai phổ biến nhất mà không làm thay đổi thành phần hóa học hoặc hồ sơ sấy khô đầu nguồn. Đối với các nhà máy đang đánh giá các lựa chọn của họ, bắt đầu với một bệ xếp chồng và sau đó mở rộng sang một dây chuyền hoàn chỉnh thường là con đường có rủi ro thấp hơn. của Yitong công suất nhà máy bao gồm cả trạm độc lập và dây chuyền ngâm tẩm đầy đủ, với hồ sơ tích lũy hơn 1.000 trường hợp dự án. Một trạm phù hợp với máy cắt, phạm vi định dạng trang tính và cấu trúc ca sẽ bảo vệ đầu ra dòng mà các máy thượng nguồn đã thanh toán.
Dây chuyền ngâm tẩm một giai đoạn cho sản xuất giấy Melamine Dây chuyền ngâm tẩm và sấy khô nằm ngang này bao gồm việc tháo cuộn thông qua việc xếp chồng thang máy và giúp tiết kiệm năng lượng thông qua động cơ nam châm vĩnh cửu và thu hồi nhiệt. Nó phù hợp với các tấm melamine áp suất cao, đặc biệt là giấy lớp dưới, có lớp phủ đồng nhất. Xem sản phẩm → Liên hệ với chúng tôi
