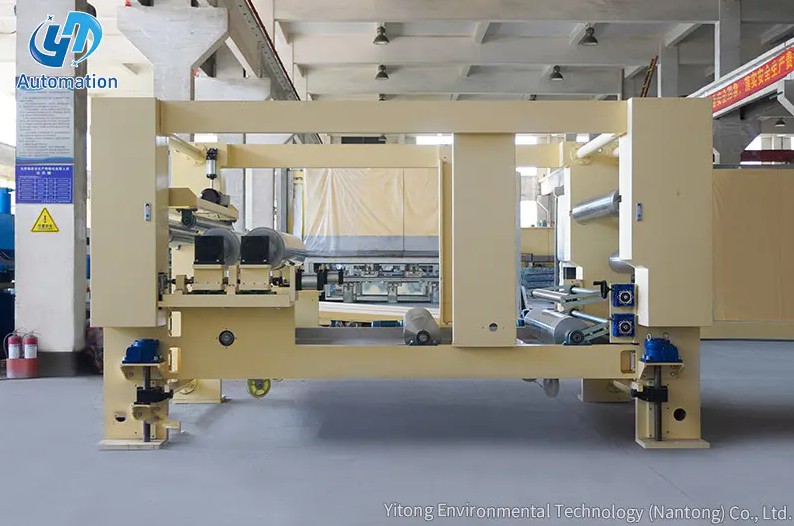

Trạm ngâm tẩm một bước hoạt động như thế nào

Trạm ngâm tẩm một bước hoạt động bằng cách kết hợp ứng dụng chân không, phân phối nhựa và thoát nước thành một chu trình tự động liên tục duy nhất trong một buồng kín, loại bỏ nhu cầu chuyển phôi giữa các trạm riêng biệt cho từng giai đoạn quy trình. Phương pháp tích hợp này đảm bảo nhựa thấm đều vào cuộn dây hoặc cuộn dây trong điều kiện chân không được kiểm soát, sau đó xả hết vật liệu dư thừa trước khi bộ phận chuyển sang xử lý, tất cả đều không phá vỡ vòng đệm quy trình giúp duy trì chất lượng ngâm tẩm ổn định. Dữ liệu sản xuất thường được tham chiếu trong sản xuất linh kiện điện cho thấy hệ thống ngâm tẩm một buồng có thể giảm thời gian chu kỳ bằng cách lên tới 30 đến 40 phần trăm so với các quy trình nhiều trạm yêu cầu chuyển thủ công giữa các giai đoạn chân không, nhúng và thoát nước.

Trình tự quy trình cốt lõi

Quá trình ngâm tẩm một bước tuân theo một trình tự xác định trong một buồng duy nhất, cho phép mỗi giai đoạn chuyển tiếp trực tiếp sang giai đoạn tiếp theo mà không làm gián đoạn môi trường chân không nhằm đảm bảo sự thâm nhập nhựa triệt để.

Các giai đoạn quy trình chính

• Ứng dụng chân không ban đầu sẽ loại bỏ không khí và hơi ẩm bị mắc kẹt trong cấu trúc cuộn dây hoặc cuộn dây
• Nhựa được đưa vào buồng trong khi điều kiện chân không được duy trì hoặc điều chỉnh để thúc đẩy sự thâm nhập sâu
• Nhựa thừa được thoát ra khỏi buồng trước khi bộ phận được lấy ra để bảo dưỡng

Một thiết kế tốt Trạm ngâm tẩm một bước quản lý toàn bộ trình tự này thông qua điều khiển van và bơm tự động, giảm sự can thiệp của người vận hành cần thiết so với thiết lập ngâm tẩm nhiều bể truyền thống.

Tại sao ứng dụng chân không lại quan trọng trước khi giới thiệu nhựa

Giai đoạn chân không ban đầu rất quan trọng đối với chất lượng ngâm tẩm, vì các túi khí bị mắc kẹt trong cấu trúc cuộn dây có thể ngăn nhựa thấm hoàn toàn vào cuộn dây, để lại các khoảng trống làm ảnh hưởng đến hiệu suất cách điện.

Máy hút bụi loại bỏ không khí bị mắc kẹt như thế nào

Phương pháp tiếp cận chân không đầu tiên này là điểm khác biệt giữa việc ngâm tẩm thích hợp với lớp phủ nhúng đơn giản, vì chỉ riêng lớp phủ nhúng thường để lại các túi khí bên trong mà việc hút chân không được thiết kế đặc biệt để loại bỏ trước khi nhựa đi vào buồng.

Giới thiệu nhựa và kiểm soát thâm nhập

Sau khi điều kiện chân không được thiết lập, nhựa được đưa vào buồng kín và hệ thống sẽ kiểm soát cẩn thận tốc độ dòng chảy và áp suất để đạt được độ xuyên thấu nhất quán trong toàn bộ cấu trúc cuộn dây.

Kiểm soát dòng chảy nhựa

Hệ thống định lượng tự động điều chỉnh tốc độ nhựa đi vào buồng, vì việc đưa nhựa vào quá nhanh có thể tạo ra nhiễu loạn làm bẫy các túi khí mới, hoạt động trái với mục đích của giai đoạn chân không ban đầu.

Điều chỉnh áp suất trong quá trình đổ đầy

Một số hệ thống áp dụng giai đoạn áp suất ngắn sau khi đưa nhựa vào ban đầu, giúp ép nhựa sâu hơn vào các phần cuộn dây được quấn chặt mà chỉ riêng chân không có thể không bão hòa hoàn toàn, đặc biệt là trong các bộ phận động cơ hoặc máy biến áp được quấn dày đặc.

Thoát nước và thu hồi nhựa dư thừa

Sau thời gian thẩm thấu vừa đủ, nhựa thừa phải được xả ra khỏi buồng trước khi phần đã ngâm tẩm chuyển sang xử lý và giai đoạn thoát nước này cũng đóng một vai trò trong hiệu quả quy trình tổng thể và kiểm soát chi phí vật liệu.

Tại sao vấn đề thoát nước được kiểm soát

1. Hệ thống thoát nước thích hợp ngăn chặn sự tích tụ nhựa dư thừa có thể ảnh hưởng đến kích thước hoặc trọng lượng của bộ phận
2. Nhựa thu hồi thường có thể được lọc và tái sử dụng, giảm lãng phí vật liệu tổng thể
3. Thời gian thoát nước nhất quán giúp duy trì độ dày lớp phủ nhựa đồng đều giữa các lô sản xuất

Các cơ sở có khối lượng sản xuất cao được hưởng lợi đáng kể từ hệ thống thu hồi nhựa được tích hợp vào giai đoạn thoát nước, vì việc thu hồi nhựa có thể sử dụng trực tiếp giúp giảm chi phí vật liệu trên mỗi đơn vị theo thời gian.

So sánh hệ thống một bước với hệ thống ngâm tẩm nhiều trạm truyền thống

Hiểu được sự khác biệt của hệ thống một bước so với các quy trình ngâm tẩm nhiều trạm cũ hơn giúp làm rõ các lợi thế về hiệu quả và chất lượng thực tế của phương pháp tích hợp.

Sự khác biệt chính

• Quy trình đa trạm yêu cầu các bộ phận chuyển động vật lý giữa các bể chân không, bể nhúng và bể xả riêng biệt
• Việc di chuyển giữa các trạm làm tăng khả năng tiếp xúc với không khí có thể làm mất đi một phần lợi ích chân không đã đạt được trước đó trong quy trình
• Hệ thống một bước duy trì môi trường kín liên tục, duy trì tính toàn vẹn của quy trình từ đầu đến cuối

Phương pháp xử lý liên tục này là lý do chính khiến các nhà sản xuất ngày càng ưa chuộng các hệ thống buồng đơn cho các ứng dụng yêu cầu hiệu suất cách điện chất lượng cao, nhất quán trong suốt quá trình sản xuất lớn.

Ứng dụng trong sản xuất linh kiện điện

Trạm ngâm tẩm một bước được sử dụng rộng rãi trong sản xuất linh kiện điện, trong đó chất lượng cách điện ổn định ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của sản phẩm tại hiện trường.

Lĩnh vực ứng dụng chung

Việc ngâm tẩm cuộn dây động cơ điện, xử lý cuộn dây máy biến áp và xử lý stator máy phát điện đều dựa vào sự thâm nhập nhựa triệt để để ngăn chặn sự xâm nhập của hơi ẩm, cải thiện độ ổn định cơ học của cuộn dây và nâng cao hiệu suất nhiệt tổng thể khi chịu tải điện liên tục.

Tại sao tính nhất quán lại quan trọng trong các ứng dụng này

Trong các ứng dụng này, việc ngâm tẩm không nhất quán có thể dẫn đến hỏng lớp cách điện sớm, khiến việc kiểm soát quy trình được cung cấp bởi hệ thống một buồng đặc biệt có giá trị đối với các nhà sản xuất sản xuất các bộ phận có yêu cầu về tuổi thọ sử dụng lâu dài.

Các thông số quy trình ảnh hưởng đến chất lượng ngâm tẩm

Một số thông số có thể điều chỉnh trong trạm ngâm tẩm một bước ảnh hưởng trực tiếp đến chất lượng cuối cùng của bộ phận được xử lý và việc hiểu rõ các thông số này giúp người vận hành tối ưu hóa quy trình cho các loại bộ phận cụ thể.

Các thông số điều chỉnh chính

Việc điều chỉnh các thông số này dựa trên hình dạng thành phần cụ thể và loại nhựa cho phép nhà sản xuất tinh chỉnh quy trình cho các dòng sản phẩm khác nhau chạy trên cùng một thiết bị.

Lợi ích về hiệu quả và thông lượng

Ngoài những cải tiến về chất lượng, thiết kế buồng đơn tích hợp của Trạm ngâm tẩm một bước mang lại những lợi thế về thông lượng có ý nghĩa cho các nhà sản xuất xử lý khối lượng lớn các bộ phận điện theo lịch trình sản xuất thường xuyên. Giảm thời gian chu kỳ, giảm yêu cầu lao động để chuyển bộ phận giữa các trạm và giảm chất thải nhựa thông qua hệ thống thu hồi tích hợp, tất cả đều góp phần mang lại quy trình sản xuất tiết kiệm chi phí hơn so với các phương pháp ngâm tẩm nhiều thùng truyền thống.

Ai nên xem xét phương pháp ngâm tẩm này

Các nhà sản xuất sản xuất động cơ điện, máy biến áp, máy phát điện và các bộ phận điện vết thương khác ở quy mô lớn được hưởng lợi nhiều nhất từ việc áp dụng công nghệ ngâm tẩm một bước, đặc biệt khi cả hai đều ưu tiên chất lượng cách điện ổn định và hiệu quả sản xuất. Các cơ sở hiện đang sử dụng quy trình chân không và nhúng nhiều trạm cũ hơn có thể thấy rằng việc chuyển sang hệ thống buồng đơn tích hợp mang lại những cải tiến có ý nghĩa về cả tính nhất quán của sản phẩm và năng suất sản xuất tổng thể mà không yêu cầu thêm không gian sàn đáng kể.
